Resumo

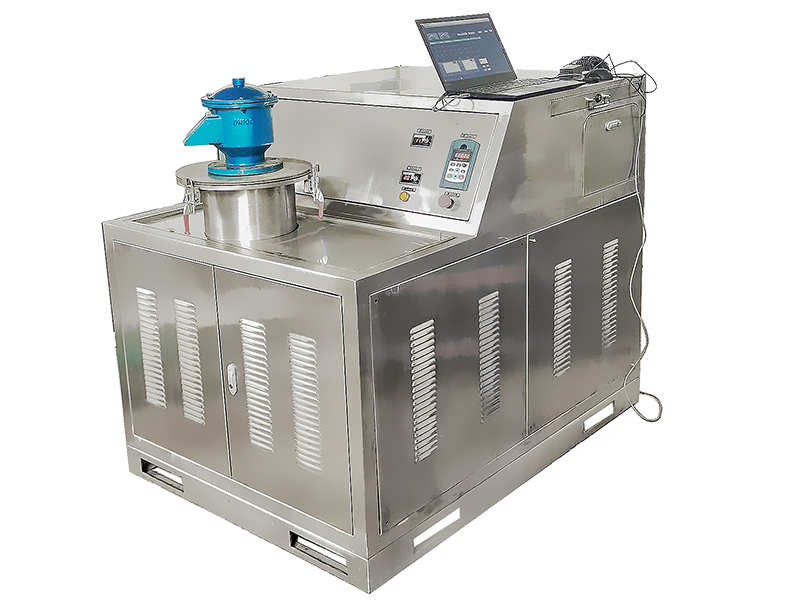

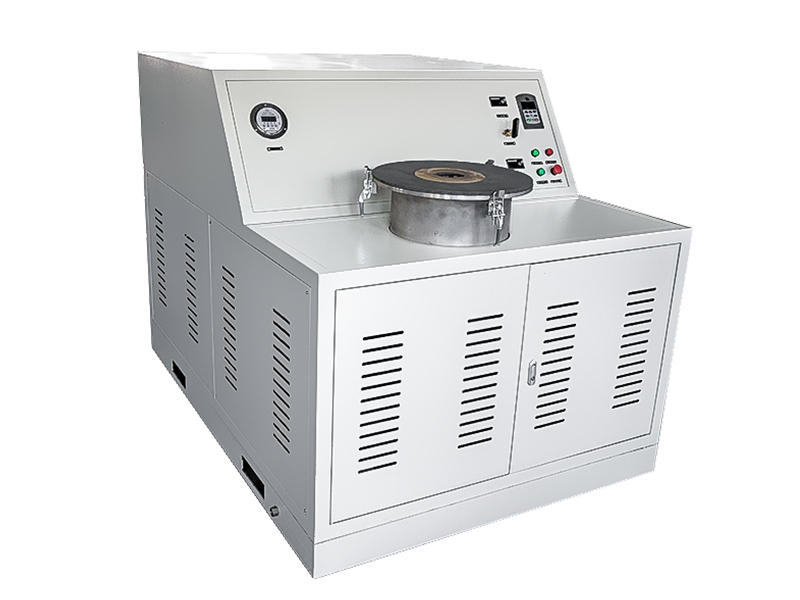

Este dispositivo é um dispositivo de detecção para acessórios do tanque (válvula respiratória, corta-chamas, válvula de segurança hidráulica) e é uma plataforma operacional para detectar se os acessórios do tanque são qualificados. Este dispositivo pode ser utilizado para detectar acessórios de tanques de armazenamento com diâmetros variando de DN50 a DN250 e DN50 a DN350. Os principais parâmetros de detecção incluem pressão de abertura, taxa de ventilação, pressão operacional e diferença de pressão.
De acordo com o padrão: Q/TMLYB09-2021 Dispositivo móvel de inspeção de acessórios para tanques de petróleo
Especificação Técnica: Q/SY 08007-2017 Especificação Técnica para Inspeção de Acessórios de Tanques de Petróleo
A estrutura deste dispositivo é mostrada no diagrama, composta principalmente pelo sistema de energia, sistema de orientação, sistema de controle, plataforma de detecção, etc. fornecido pelo ventilador da fonte de ar.
Principais parâmetros técnicos
Dimensões externas DN250: 1070*1480*1200mm (comprimento * largura * altura)
Dimensões externas do DN350: 1400*1900*1400mm (comprimento * largura * altura)
Teste a tensão da fonte de alimentação DN250: AC220V monofásico
Teste a tensão da fonte de alimentação DN350: 380V trifásico
● Faixa de diâmetro do acessório de detecção: DN50~DN350mm
Precisão de medição de fluxo: nível 1.0
Faixa de medição de vazão DN250: 50-2800Nm3/h (pressão positiva) 50-2000Nm3/h (pressão negativa)
Faixa de medição de vazão DN350: 50-5400Nm3/h (pressão positiva) 50-3000Nm3/h (pressão negativa)
Precisão de medição de pressão: nível 0,065
Faixa de medição de pressão: ± 5kPa
Potência máxima DN250: 9KW
Potência máxima DN350: 19KW
Resolução de ajuste de fluxo: 0,2%
Peso DN250: 500Kg
Peso DN350: 800Kg
