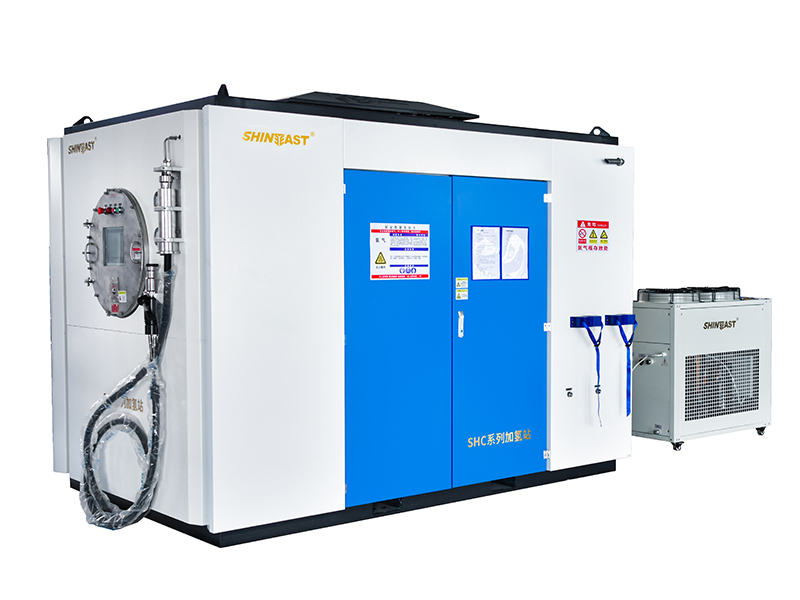

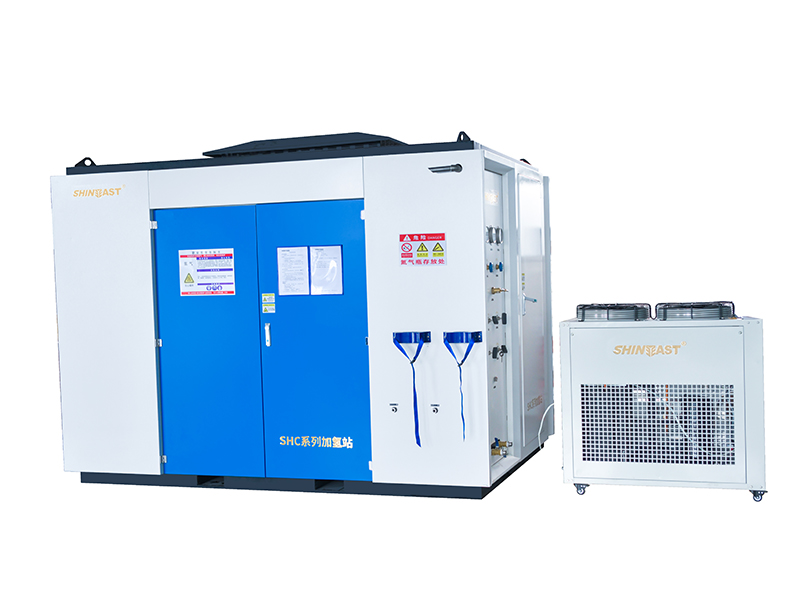

Introdução ao equipamento
O compressor de hidrogênio usado na estação de reabastecimento de hidrogênio é centrado em um booster de hidrogênio movido a líquido, com uma pressão projetada de até 100 MPa, usado para reabastecimento de hidrogênio de veículos movidos a hidrogênio de grau 70MPa na estação de reabastecimento.
O sistema compressor de hidrogênio possui características de alta integração, operação simples, controle flexível, manutenção conveniente e baixo custo geral.
Composição do equipamento
O equipamento consiste principalmente em um impulsionador de gás acionado por líquido, uma estação de bomba hidráulica, um sistema de resfriamento e uma peça de controle elétrico
Função do compressor de gás acionado por líquido: O compressor usa a pressão hidráulica como fonte de energia para pressurizar o gás com uma certa pressão e atinge a pressão de exaustão nominal quando a vazão atende aos requisitos.
Parâmetro técnico
Modelo do equipamento: SHC-100-500-H2
Meio comprimido: gás hidrogênio de alta pureza
Tipo de compressão: tipo de pistão hidráulico
Nível de compressão: Dois níveis
Pressão de admissão (Mpa): 5-20,0
Temperatura de entrada (℃): <40
Pressão máxima de exaustão (MPa): 100
Temperatura de exaustão (após resfriamento) (℃): ≤ 40
Capacidade de reabastecimento (kg ³/ d) 12h: ≥ 500 (entrada 12,5MPa, saída 45MPa)
Método de resfriamento: resfriamento a água
Tensão do motor (V): 380V/50Hz
Nível à prova de explosão: Ex dII CT4
Ocasiões aplicáveis: estações de reabastecimento de hidrogênio
