Os equipamentos de teste devem estar em conformidade com as normas nacionais relevantes

GB24162-2009 Inspeção periódica e avaliação de cilindros de gás natural comprimido para automóveis, com revestimento metálico e enrolamento circunferencial de filamentos

GB7144 Marcação de cores para cilindros de gás

GB8335 Roscas especiais para cilindros de gás

GB/T8336 Calibres de rosca especiais para cilindros de gás

GB/T925 Método de ensaio hidrostático para cilindros de gás

GB12135 Condições técnicas para estações de inspeção periódica de cilindros de gás GB/T12137 Método de ensaio de estanqueidade para cilindros de gás

GBI5382 Especificação geral para válvulas de cilindros de gás

GBI7258 Cilindros de gás natural comprimido para automóveis

GB17,926 Válvulas de cilindros de gás natural comprimido para veículos

GB19533 Inspeção periódica e avaliação de cilindros de gás natural comprimido para automóveis

JB4730-94 Ensaios não destrutivos de vasos de pressão

TSGZ700 Regras gerais para inspeção e ensaios de instituições de equipamentos especiais TSGR0009-2009 Regulamento sobre supervisão de segurança de cilindros de gás emitido pela Administração Estatal de Supervisão de Qualidade e Tecnologia em 24 de abril de 2003, nº 46

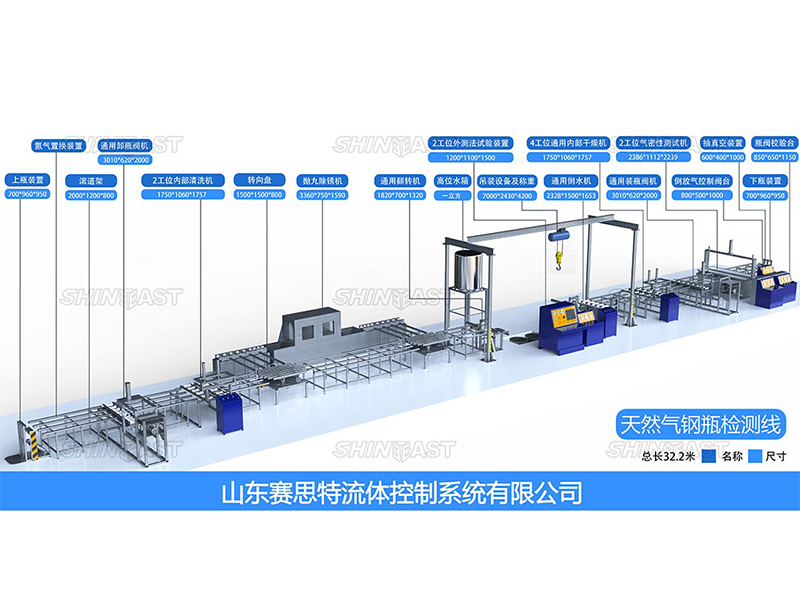

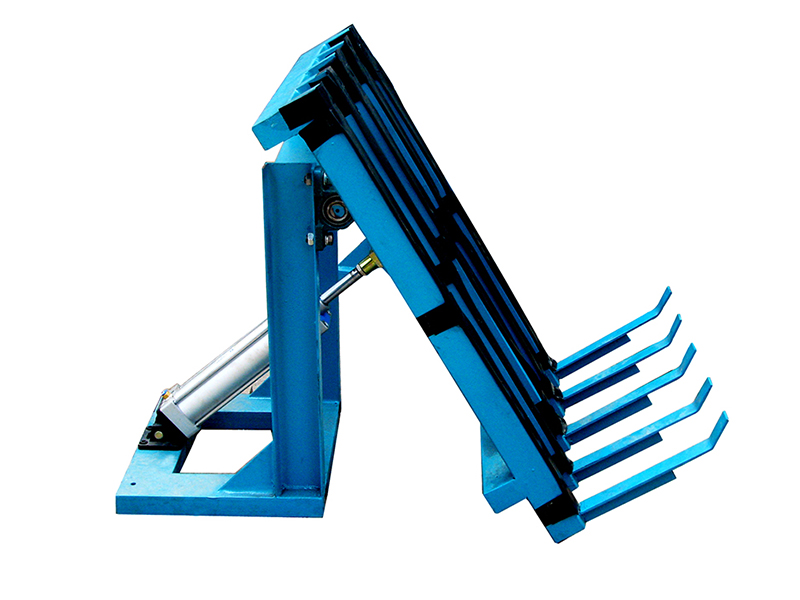

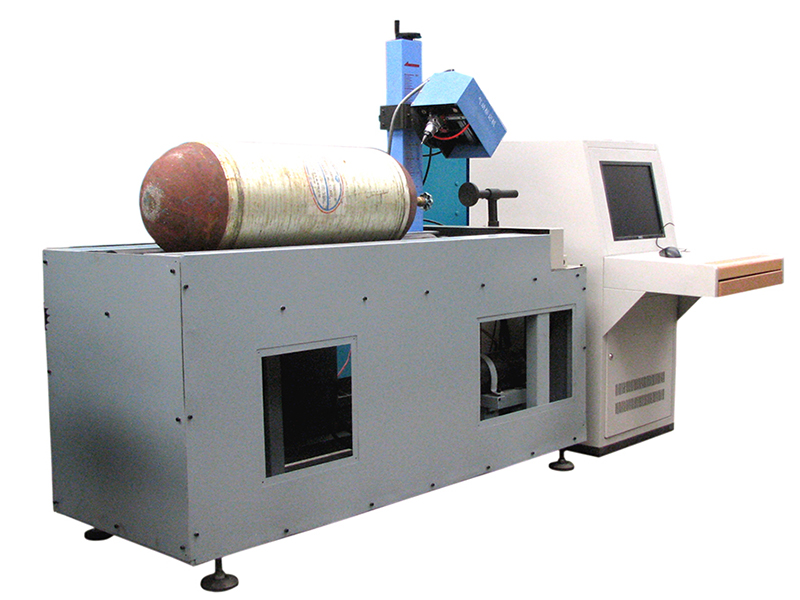

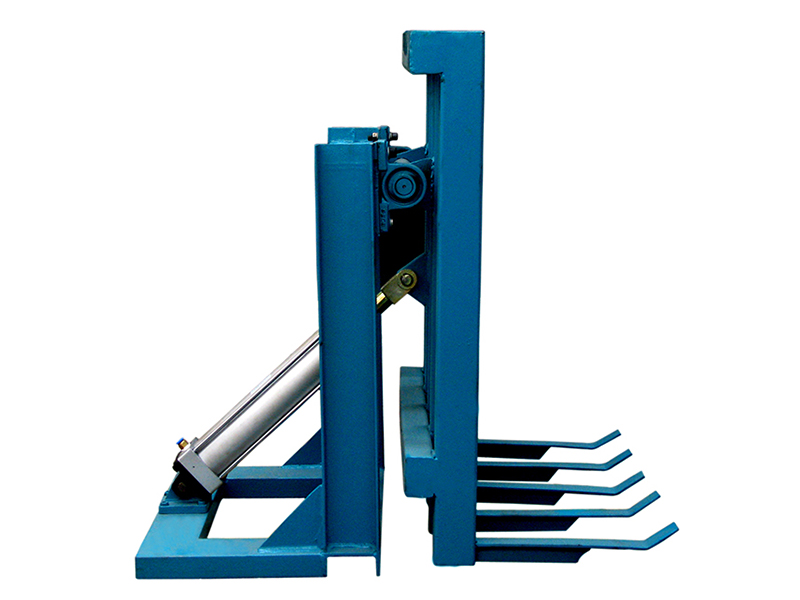

Faixa de teste:

A linha de teste é aplicável à inspeção e avaliação periódica de cilindros de gás natural comprimido e cilindros de diferentes tipos e especificações, com revestimento de aço e enrolamento circunferencial, com pressão nominal de trabalho de 16-25MPa e volume nominal de 30-230L.

1. Parâmetros técnicos do cilindro de gás natural:

① Diâmetro externo do cilindro de gás: φ 219-φ426mm

② Comprimento do cilindro: 600-2000mm

③ Peso do cilindro de gás: ≤ 160Kg



2. Formato do cilindro: forma A (fundo fechado), forma B (fundo côncavo)

Desempenho:

1. Atende à inspeção anual de cilindros de gás para veículos.

2. É adequada para a inspeção abrangente em linha de cilindros de gás de diferentes especificações e atende aos requisitos das regulamentações e normas nacionais relevantes para a inspeção de cilindros de gás natural.

3. A linha de teste possui determinado grau de operação automática, permitindo realizar o processo de fluxo, melhorar significativamente a eficiência do teste e garantir a qualidade do teste

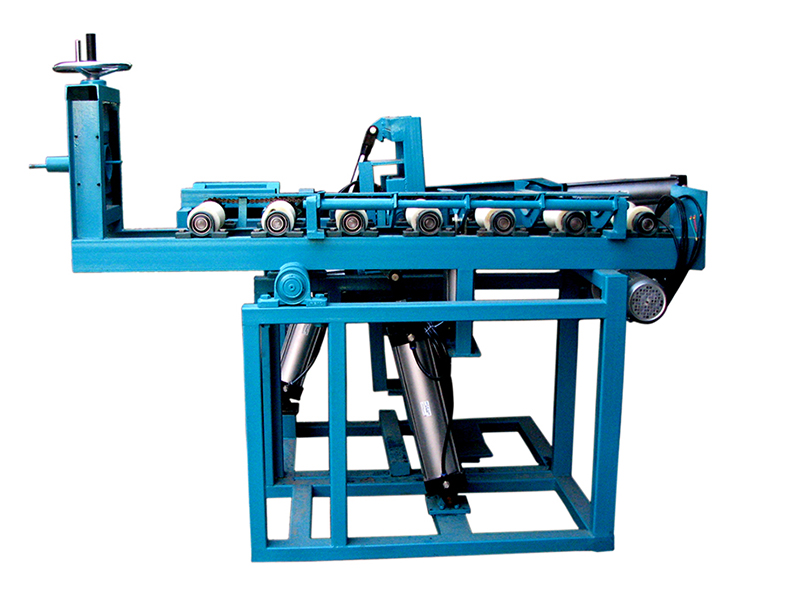

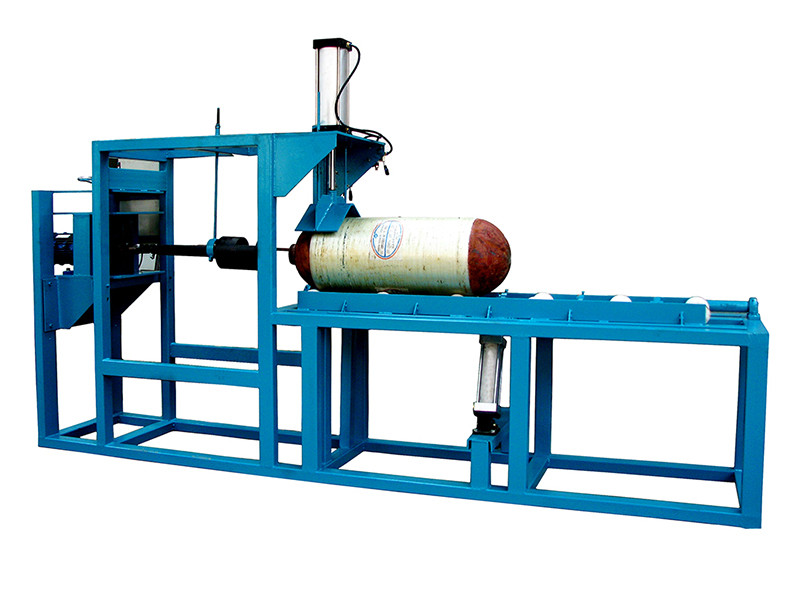

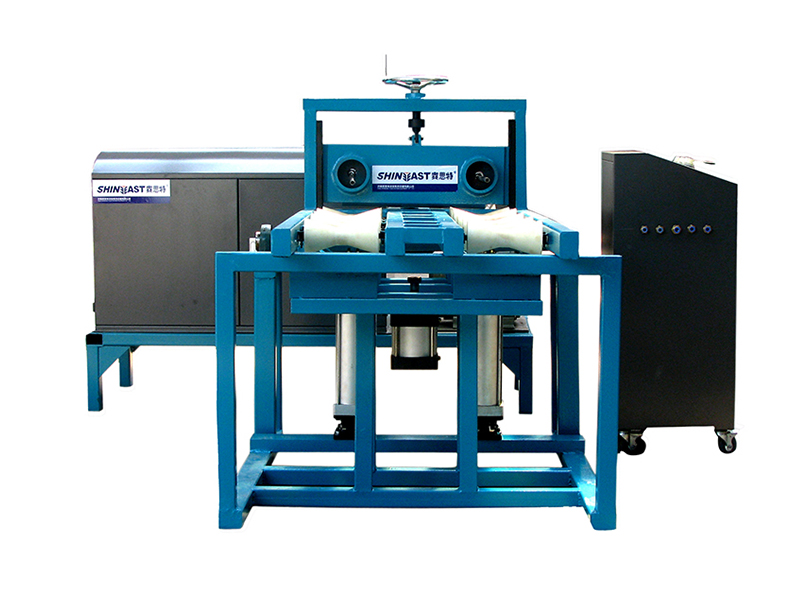

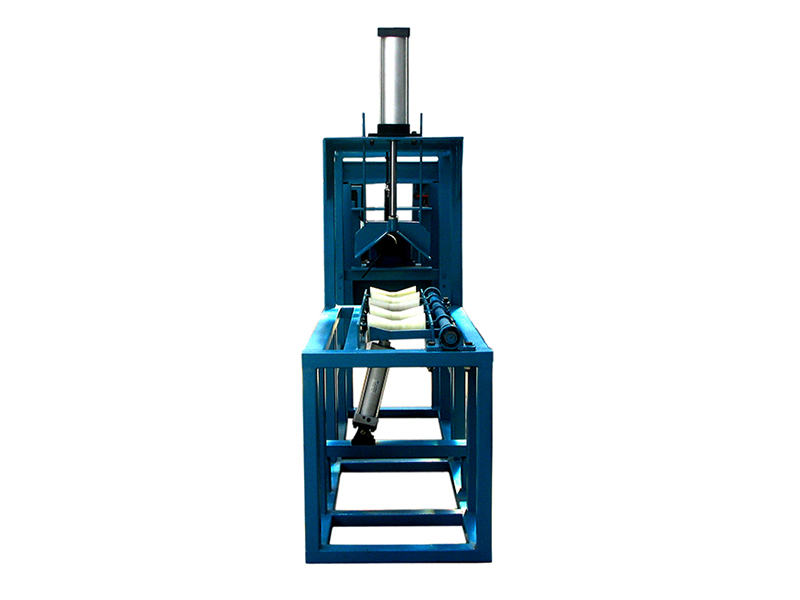

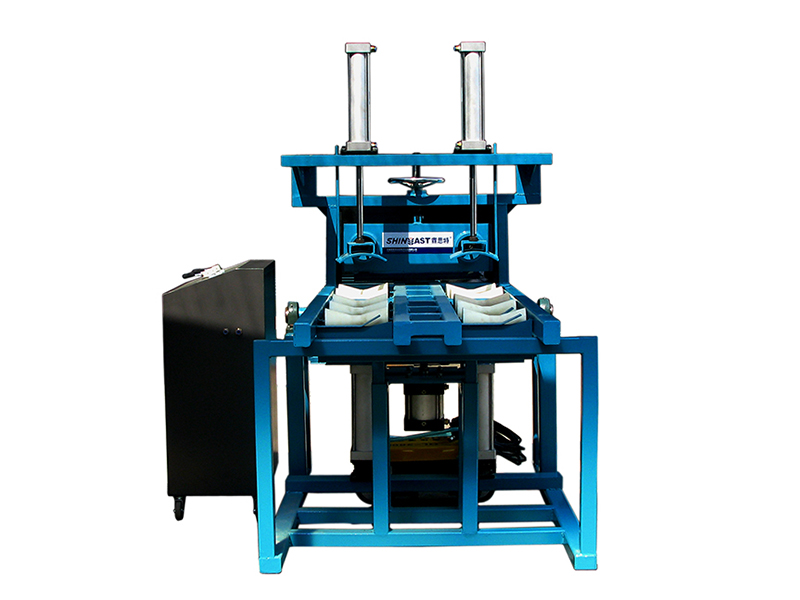

Máquina de carga e descarga de válvulas de cilindros

A máquina de carga e descarga de válvulas de cilindros Shineeast foi projetada e fabricada de acordo com os requisitos vigentes na China, que proíbem estritamente o uso de alicates para tubos ou outras ferramentas que possam danificar facilmente o corpo do cilindro para instalar e remover válvulas de cilindros, bem como de acordo com os requisitos dos fabricantes de cilindros, estações de inspeção e outros trabalhos de instalação e remoção de válvulas de cilindros. O equipamento é adequado para a instalação e remoção de válvulas de vários cilindros de gás com diâmetro de φ 219- φ426mm. Operação simples e desempenho seguro e confiável.


Principais parâmetros técnicos:

Modelo: PFX-01

Tipo: horizontal, vertical

(1) Potência do motor: 1.5kW

(2) Relação de transmissão: 1: 60

(3) Velocidade do eixo principal: 15r/min

(4) Pressão da fonte de ar: 0.5-0.8MPa

(5) Cilindros aplicáveis: diâmetro φ 219- φ 426mm, comprimento: 600-2000mm

(6) Modo de controle: manual/automático

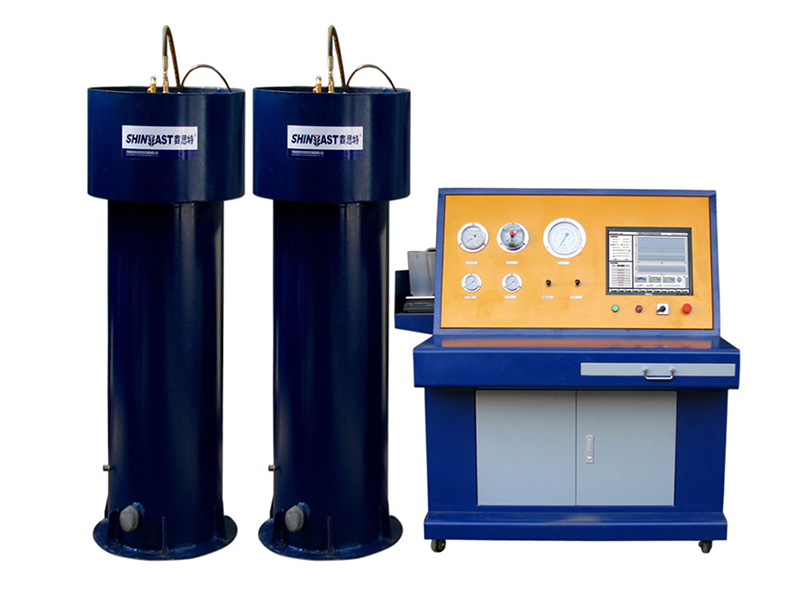

Máquina de ensaio hidrostático para cilindros de gás

A máquina de ensaio hidrostático para cilindros de gás Shineeast utiliza o método de ensaio com camisa de água, aplicável a todos os ensaios hidrostáticos nos quais seja necessária a determinação da expansão volumétrica. O método consiste em colocar um cilindro cheio de água dentro de uma camisa de ensaio cheia de água. Em seguida, aplica-se pressão internamente ao cilindro, fazendo com que ele se expanda. As expansões volumétricas total e permanente do cilindro são determinadas medindo-se a quantidade de água deslocada pela expansão do cilindro durante a aplicação da pressão e após a liberação da pressão. Este é o único método de ensaio que permite requalificar um cilindro para enchimento a 10% acima da pressão de serviço marcada.



A máquina de ensaio hidrostático para cilindros de gás Shineeast é aplicável ao ensaio hidrostático por medição externa de vários cilindros de gás de alta pressão. O conjunto completo de operações, como pesagem do cilindro vazio, injeção de água, exaustão de ar, pesagem do cilindro cheio e ensaio hidrostático, é realizado por computador. Por meio do ensaio, a taxa de deformação residual do volume do cilindro pode ser medida com precisão, garantindo o uso seguro do cilindro. A máquina foi projetada e fabricada de acordo com a GB/T9521 Método de ensaio hidrostático para cilindros de gás.


Principais parâmetros técnicos:

(1) Pressão de teste: 0-70MPa

(2) Cilindro aplicável: diâmetro externo: φ 219 - φ 426mm, comprimento: 600 - 2000mm

(3) Pressão do ar de acionamento: 0.6-0.8MPa

(4) Consumo de ar: ≥ 1M3/min

(5) Alimentação elétrica: 220V/50Hz

(6) Modo de controle: controle por computador e placa de aquisição de dados (NI americana)

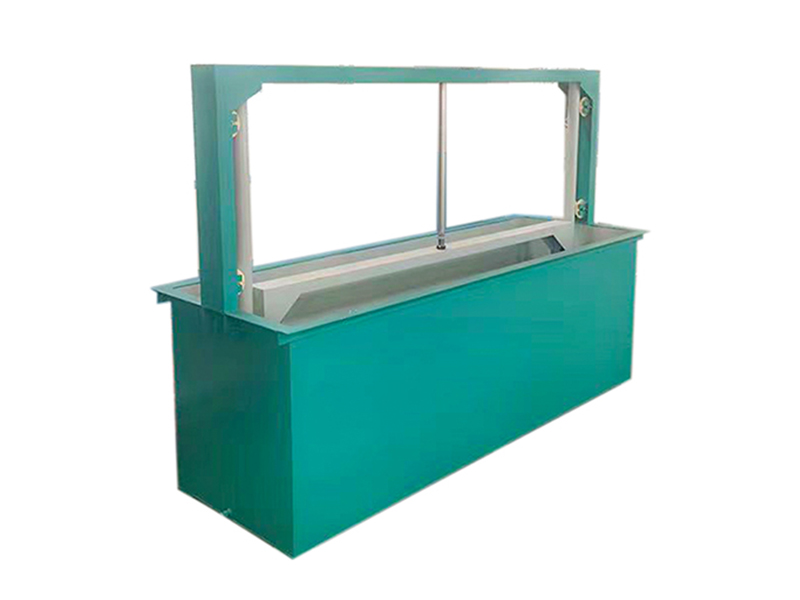

Máquina de ensaio de vazamento de ar para cilindros de gás

Configuração do sistema:

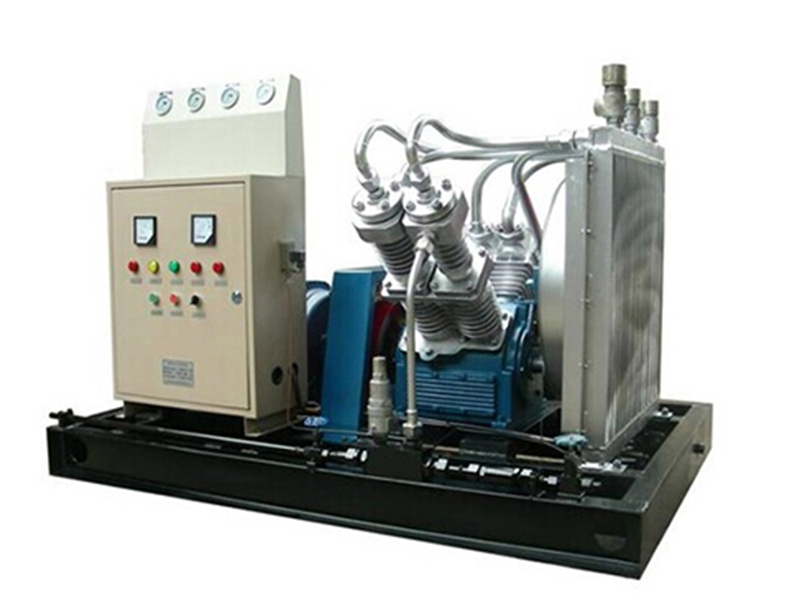

A máquina de ensaio de vazamento de ar é composta principalmente por compressor de ar de alta pressão, tanque de água, gabinete de controle e grupo de cilindros de armazenamento.



Parâmetros técnicos da máquina de ensaio de vazamento de ar para cilindros de gás QM-2:

Tipo: QM-2

Pressão de teste:  200 Bar

Eficiência de trabalho: 5-10 cilindros de gás por hora

Pressão do ar de acionamento: 0.6-0.8Mpa

Alimentação elétrica:  380V/50Hz

Número de estações: duas estações

Deslocamento de ar em alta pressão: 1.5N M3/min

Tipo de refrigeração: refrigeração a ar


Máquina de secagem interna de cilindros

A máquina de secagem interna de cilindros Shineeast é utilizada para secar o interior dos cilindros de gás após o ensaio hidrostático. A maneira mais simples de remover a água do interior do cilindro é soprá-la com ar quente. Este equipamento utiliza aquecimento elétrico, e a temperatura é ajustável. O ventilador envia ar quente para o interior do cilindro para realizar a secagem.

O equipamento é equipado com aquecedor elétrico e ventilador, possui estrutura compacta, instalação conveniente, uso simples e desempenho confiável, sendo um dos equipamentos especiais necessários para a secagem interna de cilindros de gás.



Principais parâmetros técnicos

Modelo: GZ-01

(1) Cilindro aplicável: diâmetro φ 219- φ 426mm, comprimento de 600-2000mm

(2) Temperatura definida: 0-100 ℃

(3) Potência total: 17KW

(4) Suporte de rotação de cilindros: 2 estações

(5) Eficiência de trabalho: ≥ 12 unidades/h

(6) Número de estações: 4 estações

(7) Dimensões gerais: aproximadamente 2100 × 1000 × 1100mm

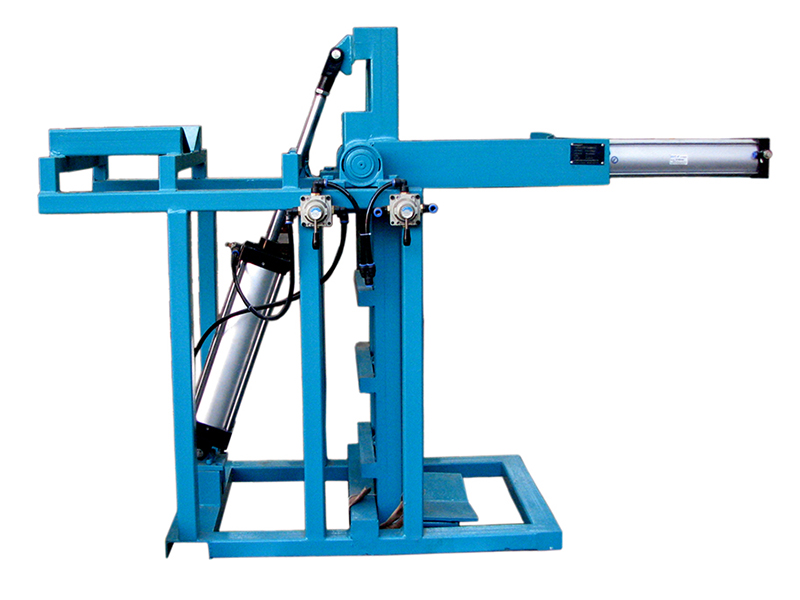

Máquina combinada para limpeza, secagem e drenagem de água

A máquina combinada é equipada com dispositivo de fixação e motoredutor, o que permite à máquina girar o cilindro de gás em 180 graus e realizar a drenagem da água do cilindro. A máquina também é equipada com uma bomba de água de alta pressão e um gerador de vapor; a bomba de água de alta pressão é responsável pela limpeza do interior do cilindro, enquanto o gerador de vapor é utilizado para secar o interior do cilindro.

A sequência do processo da máquina é: drenagem da água — limpeza do interior do cilindro — secagem do interior do cilindro.

A máquina é aplicável a cilindros com diâmetro entre 200mm e 406mm e altura de 700-1300mm; pode processar um cilindro de gás por vez.


Modelo: CM-01-01

Dimensões do cilindro aplicável: diâmetro externo: 200-406cm, altura: 700x1300mm

Velocidade de rotação: 3.8 r/min

Motoredutor: 2.2KW/380V

Parte do secador (gerador de vapor): 9KW/380V

Bomba de água para limpeza do cilindro: 0.75KW/380V

Ângulo de rotação: 180°

Pressão do ar: 3-8 bar

Número de estações: uma estação

Principais componentes da máquina: suporte de rotação, painel de controle, caixa de engrenagens, bomba de água, gerador de vapor etc.

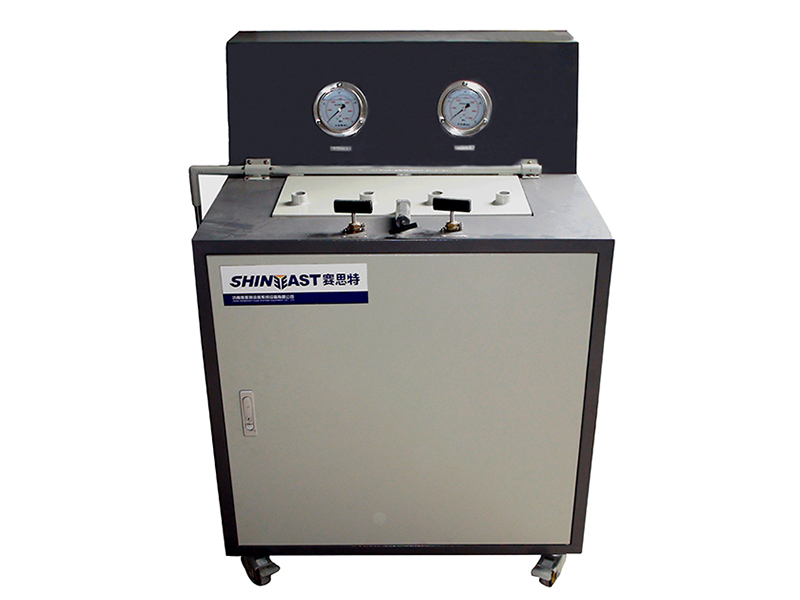

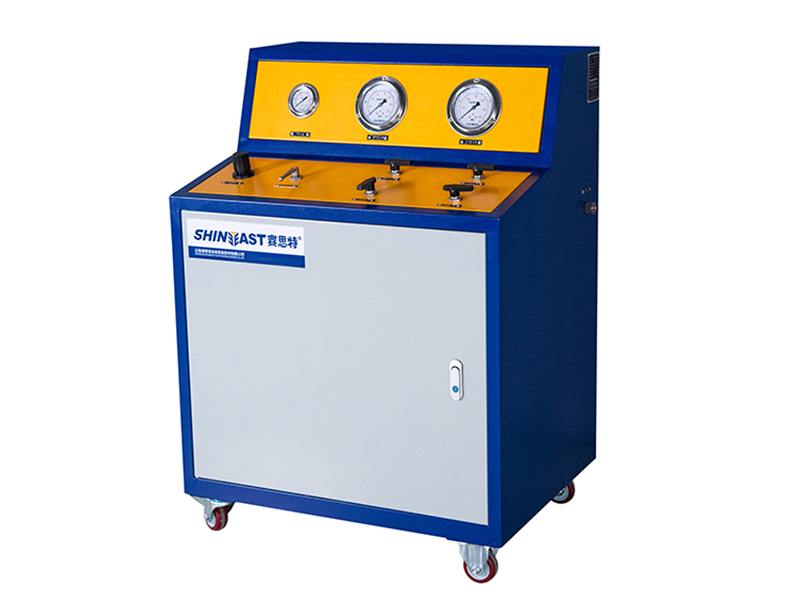

Máquina de ensaio de válvulas de cilindros

Principais parâmetros técnicos

Modelo: FX-01

(1) Pressão da fonte de ar: ≥ 20 MPa

(2) Pressão de teste: 20MPa

(3) Meio de teste: ar comprimido

(4) Pressão de acionamento: 0.4-0.8 MPa

(5) Eficiência de trabalho: 40-50 unidades/h

(6) Dimensões gerais: aproximadamente 750 × 650 × 1200mm
