O equipamento de teste deve consultar os padrões nacionais relevantes
Marca de cor do cilindro de gás GB7144
Roscas especiais GB8335 para cilindros de gás
Medidores de rosca especiais GB/T8336 para cilindros de gás
Método de teste hidrostático GB/T925 para cilindros de gás
Condições técnicas GB12135 para estação de inspeção periódica de cilindros de gás Método de teste GB/T12137 para estanqueidade do cilindro de gás
Especificação geral GBI5382 para válvulas de cilindro de gás
JB4730-94 Testes Não Destrutivos de Vasos de Pressão
Regras padrão TSGZ700 para instituições de inspeção e teste de equipamentos especiais TSGR0009-2009 Regulamentos sobre supervisão de segurança de cilindros de gás emitidos pela Administração Estatal de Supervisão de Qualidade e Tecnologia em 24 de abril de 2003 No.

Faixa de teste:
A linha de teste é aplicável a cilindros de gás de soldagem de inspeção regular, cilindros enrolados circunferenciais revestidos de aço de diferentes tipos e especificações, com pressão nominal de trabalho de 16-25MPa e volume nominal de 30-230L.
1. Parâmetros de especificação de cilindros de gás soldados:
① Diâmetro externo do cilindro de gás: φ 219-φ426mm
② Comprimento do cilindro: 600-2000 mm
③ Peso do cilindro de gás: ≤ 160Kg
2. Forma do cilindro: forma A (fechamento inferior), forma B (fundo côncavo)

Desempenho:
1. Atender à inspeção anual de cilindros de gás.
2. É adequado para a inspeção on-line abrangente de cilindros de gás de diferentes especificações e atende aos requisitos dos regulamentos e padrões nacionais relevantes para a inspeção.
3. A linha de teste tem uma certa capacidade de operação automática para realizar o processo de fluxo, melhorar significativamente a eficiência do teste e garantir a qualidade do teste

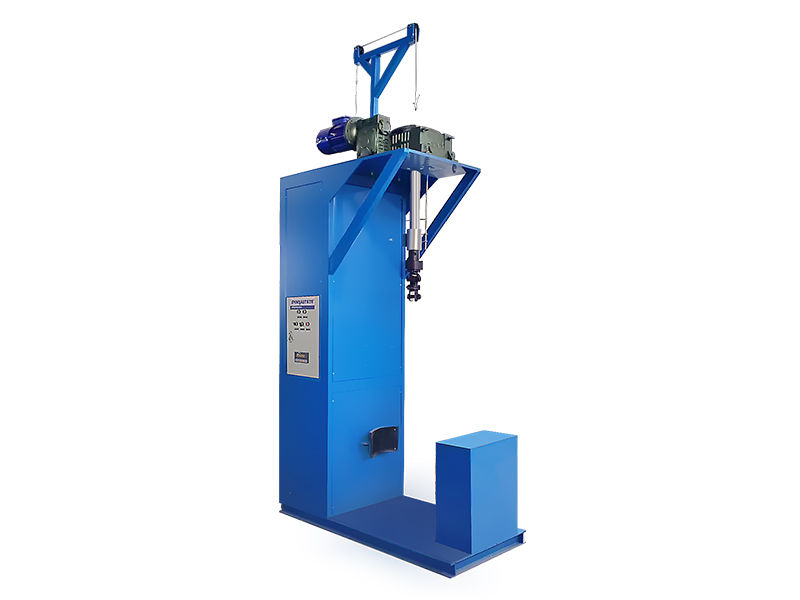

Máquina de carga e descarga de válvula de cilindro

A máquina de carga e descarga de válvula de cilindro Shineeast é projetada e fabricada de acordo com os requisitos da China, onde é estritamente proibido usar alicates de corrente de tubo ou outras ferramentas que sejam fáceis de danificar o corpo do cilindro para carregar e descarregar válvulas de cilindro e os requisitos do cilindro fabricantes, estações de inspeção e outros trabalhos de carga e descarga de válvulas de cilindro. O equipamento é adequado para carga e descarga de válvulas de vários cilindros de gás com diâmetro de válvula de φ 219- φ426 mm. Operação simples, desempenho seguro e confiável.

Principais parâmetros técnicos:
Modelo: PFX-01
Tipo: tipo horizontal, tipo vertical
(1) Potência do motor: 1,5 kW
(2) Relação de transmissão: 1: 60
(3) Velocidade do fuso: 15 r/min
(4) Pressão da fonte de ar: 0,5-0,8 MPa
(5) Cilindros aplicáveis: diâmetro φ 219- φ 426 mm, comprimento: 600-2000 mm
(6) Modo de controle: manual/automático

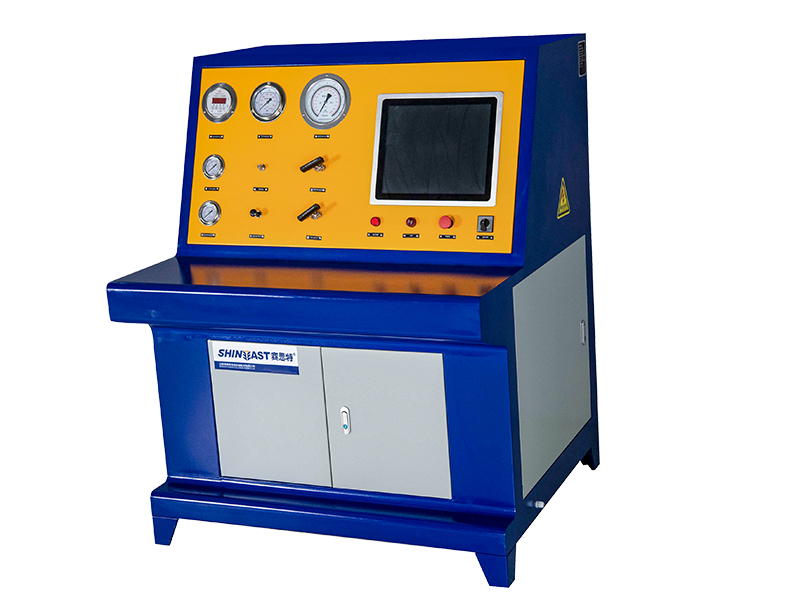

Máquina de teste hidrostático para cilindro de gás

A máquina de teste hidrostático Shineeast para cilindro de gás é um método de teste de camisa de água, que é aplicável a todos os testes hidrostáticos onde a determinação de expansões volumétricas é necessária. Consiste em colocar um cilindro cheio de água dentro de uma camisa de teste cheia de água. A pressão é então aplicada internamente ao cilindro, fazendo com que o cilindro se expanda. As expansões volumétricas totais e permanentes do cilindro são determinadas medindo a quantidade de água deslocada pela expansão do cilindro quando sob pressão e após a pressão ter sido liberada. Este é o único método de teste que requalificará um cilindro para carregar até 10% acima da pressão de serviço marcada.

A máquina de teste hidrostático Shineeast para cilindro de gás é aplicável ao teste hidrostático de medição externa de vários cilindros de gás de alta pressão e ao conjunto completo de testes de operação, como pesagem de cilindro vazio, injeção de água, ar de exaustão, pesagem de cilindro cheio, teste hidrostático, etc. são realizados por computador. Através do teste, a taxa de deformação residual do volume do cilindro pode ser medida com precisão para garantir o uso seguro do cilindro. A máquina foi projetada e fabricada de acordo com o método de teste hidrostático GB/T9521 para cilindros de gás.

Principais parâmetros técnicos:
(1) Pressão de teste: 0-70MPa
(2) Cilindro aplicável: DE: φ 219 - φ 426 mm, comprimento: 600 - 2.000 mm

(3) Pressão do ar de acionamento: 0,6-0,8 MPa

(4) Consumo de ar: ≥ 1M3/min

(5) Energia elétrica: 220V/50Hz

(6) Modo de controle: placa de controle de computador e aquisição de dados (NI americana)

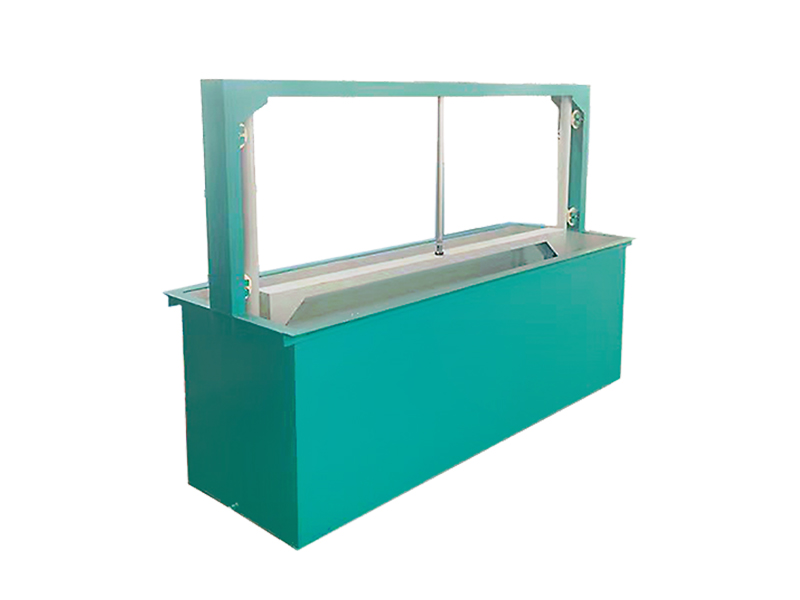

Máquina de teste de vazamento de ar para cilindro de gás
Configuração do sistema:
A máquina de teste de vazamento de ar consiste principalmente em compressor de ar de alta pressão, tanque de água, gabinete de controle e grupo de cilindros de armazenamento.

Parâmetros técnicos da máquina de teste de vazamento de ar QM-2 para cilindro de gás:
Tipo: QM-2
Pressão de teste: 200 Bar
Eficiência de trabalho: cilindro de gás de 5 a 10 peças por hora
Pressão de ar de acionamento: 0,6-0,8Mpa
Fornecimento de eletricidade: 380V/50Hz
Nº de estações: Duas estações
Deslocamento de ar de alta pressão: 1,5N M3/min
Tipo de resfriamento: resfriamento por vento

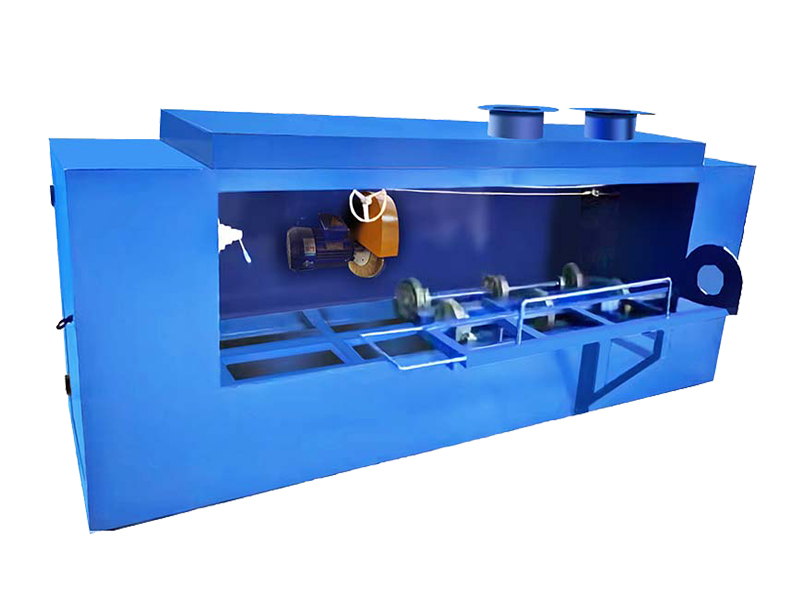

Máquina de secador interno de cilindro
A Máquina Secadora Interna de Cilindro Shineeast é usada para secar o interior do cilindro de gás após o teste hidrostático, e a maneira mais simples de remover a água de dentro do cilindro é soprando-o com ar quente. Este equipamento adota modo de aquecimento elétrico e a temperatura é ajustável. O ventilador envia ar quente para o interior do cilindro para secagem.
O equipamento é equipado com aquecedor elétrico e ventilador, com estrutura compacta, fácil instalação, uso simples e desempenho confiável, é um dos equipamentos especiais necessários para secagem interna de botijões de gás.

Principais parâmetros técnicos
Modelo: GZ-01
(1) Cilindro aplicável: diâmetro φ 219- φ 426 mm, 600-2000 mm de comprimento
(2) Temperatura definida: 0-100 ℃
(3) Potência total: 17KW
(4) Rack de rotação de garrafas: 2 estações

(5) Eficiência de trabalho: ≥ 12 peças/h

(6) Nº de estação: 4 estações

(7) Dimensão total: cerca de 2100 × mil × 1100 mm

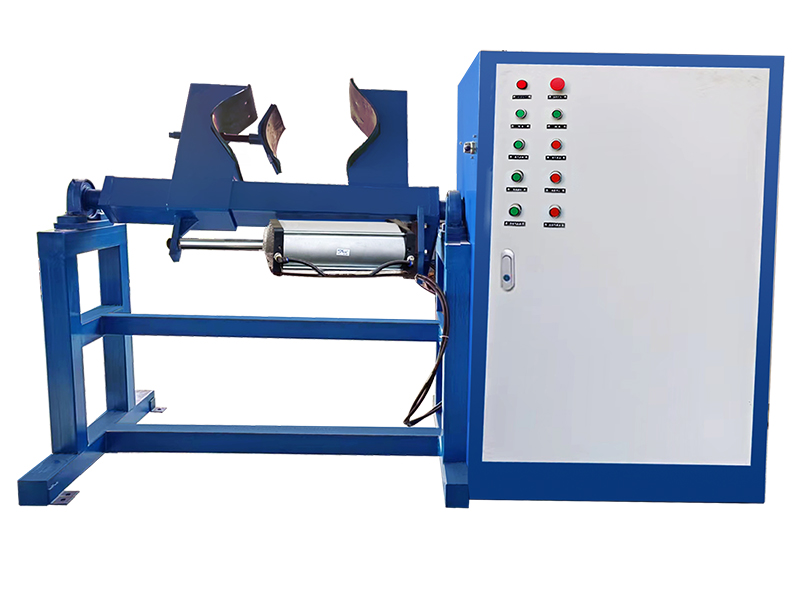

Máquina combinada para limpar, secar e despejar água
A máquina combinada é equipada com dispositivo de fixação e motorredutor, que fazem com que a máquina tenha a função de girar o cilindro de gás 180 graus, isso pode realizar o vazamento de água do cilindro de gás; a máquina também é equipada com uma bomba d'água de alta pressão e uma máquina de vapor a vapor, a bomba d'água de alta pressão é responsável pela limpeza interna do cilindro, e a máquina a vapor a vapor é utilizada para secar a parte interna do cilindro.
A sequência do processo da máquina é despejar água – limpar o interior do cilindro – secar o interior do cilindro.
A máquina é aplicável a cilindros com diâmetro entre 200mm e 406mm, com altura de 700-1300mm; e pode lidar com um cilindro de gás por vez.

Modelo: CM-01-01
Tamanho do cilindro aplicável: Diâmetro externo: 200-406 cm, altura: 700x1300 mm
Velocidade de capotamento: 3,8 r/min
Motor de engrenagem: 2,2KW/380V
Parte do secador (gerador de vapor): 9KW/380V
Bomba de água para limpeza do cilindro: 0,75KW/380V
ângulo de capotagem: 180°
Pressão de ar: barra 3-8
Nº de estação: Uma estação

Partes principais da máquina: Suporte giratório, painel de controle, caixa de engrenagens, bomba d'água, gerador de vapor, etc.

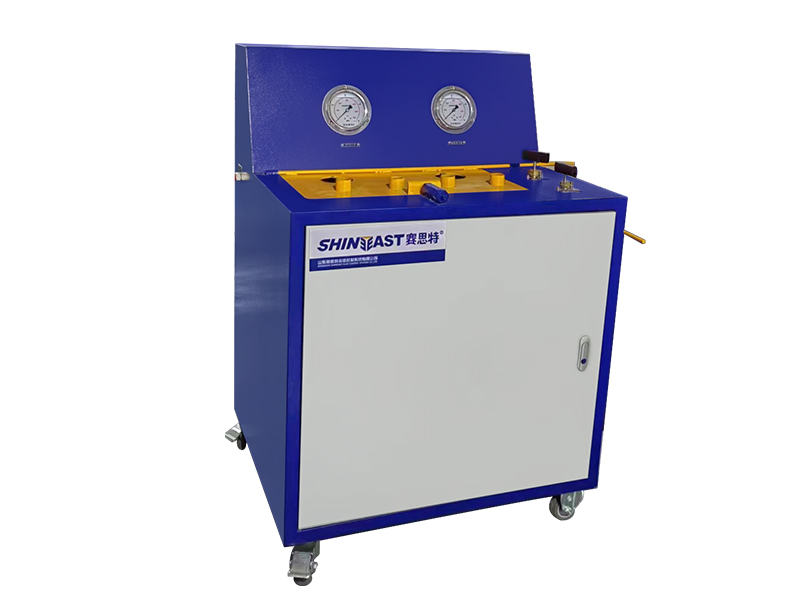

Máquina de teste de válvula de cilindro

Principais parâmetros técnicos

Modelo: FX-01

(1) Pressão da fonte de ar: ≥ 20 MPa

(2) Pressão de teste: 20MPa
(3) Meio de teste: ar comprimido
(4) Pressão de condução: 0,4-0,8 MPa
(5) Eficiência de trabalho: 40-50 peças/h
(6) Dimensão total: cerca de 750 × 650 × 1200 mm
